首先，移动动臂并伸出并将铲斗定位，使其与地面平行。降低动臂直至铲斗平放在地面上。关闭发动机，然后将钥匙开关转到打开位置，而不启动发动机。解锁液压激活级别并将操纵杆或踏板移至全行程位置以释放压力。

关闭机器背面的断路开关并拔下钥匙。

你需要：

• 5 加仑（100L）桶 Cat HYDO-10 液压油

• Cat 钼润滑脂管

• 猫拳（不是锤子）

• 适用于举升油缸的带子

• 扭力扳手

• 油底壳

• 升降装置

• 吸水材料

• 排水盘或真空泵

• 用于污染控制的盖子和塞子

污染控制是这里的关键。您不想在系统打开时让任何污垢污染该系统。

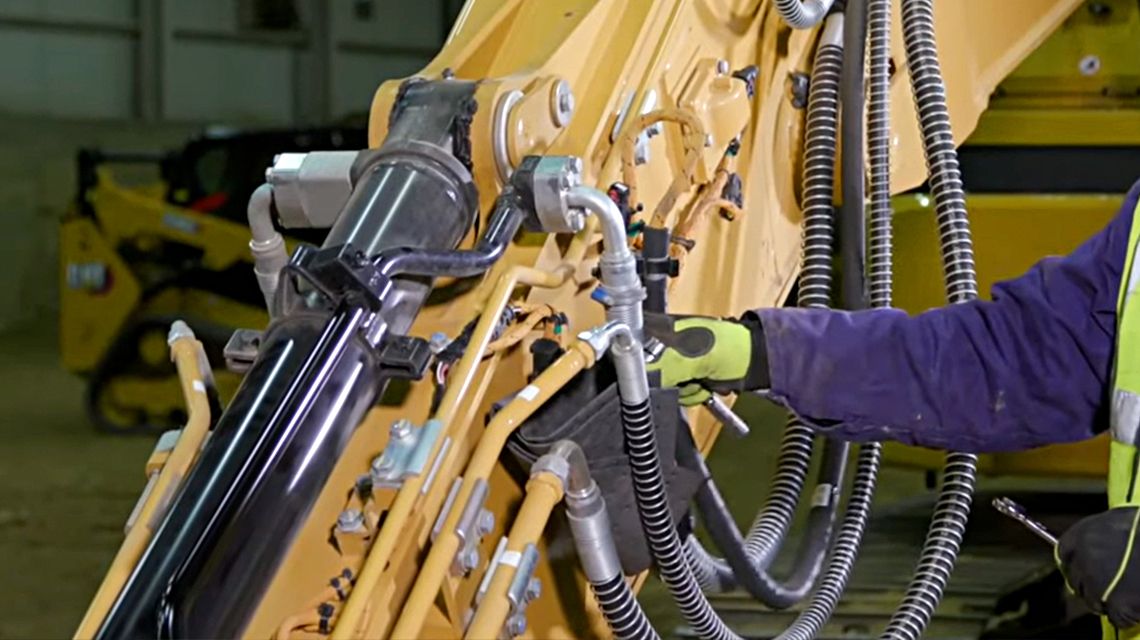

步骤 1：从油缸上拆下液压管路

抓住排水盘和吸水材料以接住溢出物。

即使在将能量归零后，为了您的安全，也要仔细检查压力。稍微松开夹子。如果有任何压力，您会听到嘶嘶声。在继续之前先让它停下来。当不再有嘶嘶声时，就不应该再有压力。

保持一切清洁。如果软管末端周围有污垢或碎屑，请将其清除。

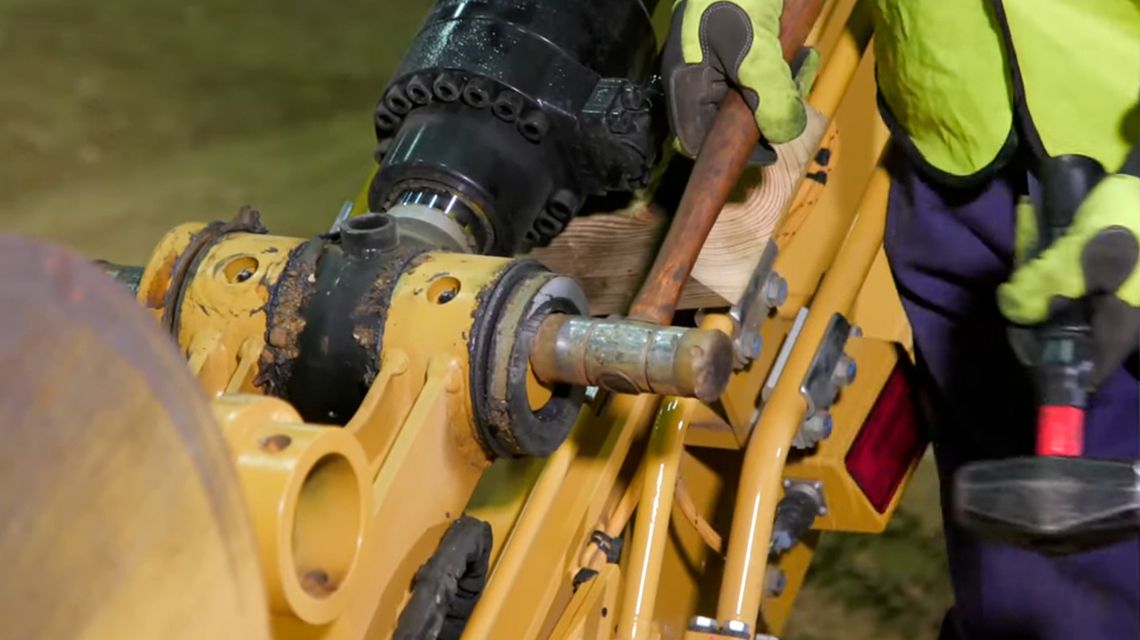

第 2 步：拆下底部销钉

找到锁紧螺母并将其松开。气动工具会有所帮助，但如果您在没有压缩机的工作现场，您仍然可以完成任务。

拆下螺栓。当您将销钉推出时，气缸会稍微下降。当您拉动销钉或将带子和提升装置连接到气缸时，放入一块板来固定它并防止它完全掉落。

拆下软管后，用适当的工具将销钉推出。

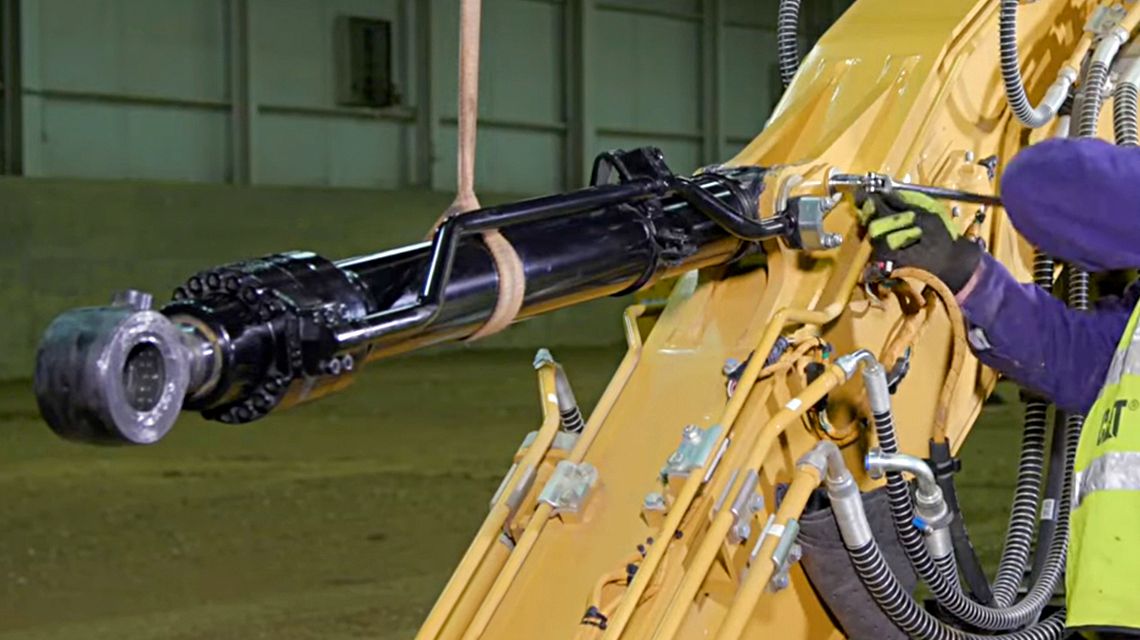

步骤 3：拆下气缸

一旦下部销钉脱离，气缸就会松动。油缸很重 - 在这台 Cat 315 挖掘机上，其重量接近 250 磅。不要尝试自己做这件事。使用带子和合适的提升装置。检查表带的额定重量并检查是否有割伤或磨损。如果发现任何损坏，请更换新的。

将带子放在圆柱体中部附近 - 头端的重量稍重一些，因此将其稍微靠近该端。

使用提升装置提升气缸。然后，拆下顶部的旗标销和螺栓，将其从机器上松开。从另一侧将顶部销钉推出并拆下气缸。

现在是目视检查销钉是否损坏以查看是否需要更换的好时机。



步骤 4：安装新气缸

拿起您的新气缸、重建气缸或 Cat 再制造气缸。切勿将手指放入孔中进行对齐——这很危险，而且很容易受伤。轻轻润滑销钉以帮助其滑动。

重要的：将润滑脂嘴朝上。如果你把圆柱体向外倾斜 180 度，那么两端都很难涂油脂，而且稍后你还得把它翻转回来。将旧气缸上的所有管道和支架转移到新气缸上。支架可稳定管子并有助于防止断裂。

安装顶部螺栓和旗形销。请查阅操作和维护手册 (OMM) 上的扭矩值和扭矩规格，以免它们松动。

步骤 5：更换底部销钉

降低气缸，对齐孔并将销滑入。使用带子时，将气缸设置在中心下方一点，以帮助您将其调整到对齐状态。

让销钉稍微突出，然后根据需要安装垫片和垫片，并驱动销钉完成剩余的行程。将销钉上的孔对齐，将螺栓滑过并安装两个螺母。螺母设计用于相互锁定。

Step 6: Hook the hydraulics back

With the cylinder installed and bolts torqued, reconnect the hydraulics. To keep everything clean, remove caps and plugs only when ready. Inspect and replace the seals and o-rings as needed.

安装对开法兰并拧紧。对第二根软管重复上述步骤。根据需要拧紧和扭矩螺栓。

最终检查

软管已经连接好，所以你就快完成了。

彻底润滑新气缸以避免早期故障。

润滑提示：如果您看到旗帜销上的油漆因拍打而磨损，则表明机器的销上没有润滑脂。缺乏润滑脂会磨损销和轴承。一点点油脂就有很大帮助。

系统中可能有空气。启动机器，慢慢地来回“锻炼”更换好的气缸，以排除空气。如果不平稳，请继续缓慢骑行，直到平稳为止。

加满液压油箱。拉动管线时，您失去了一些液体，需要重新填充新的钢瓶。

就是这样！您的新铲斗油缸已安装完毕，您的 Cat 315 挖掘机已准备好恢复工作。
